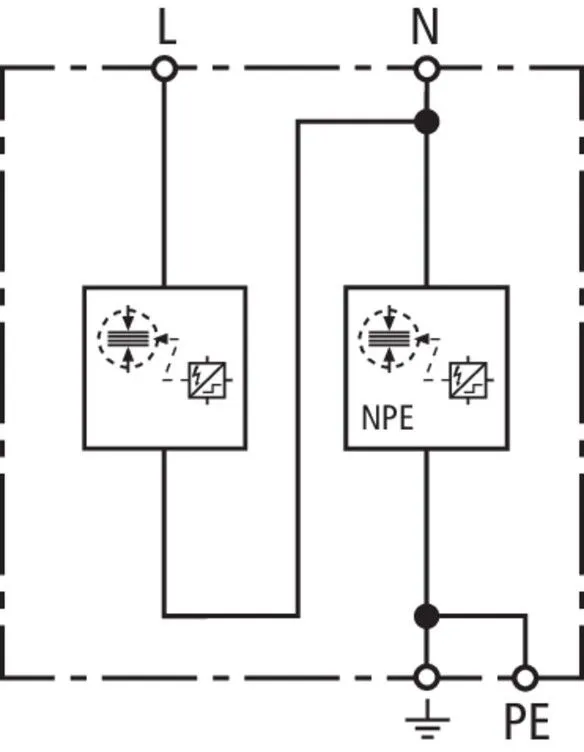

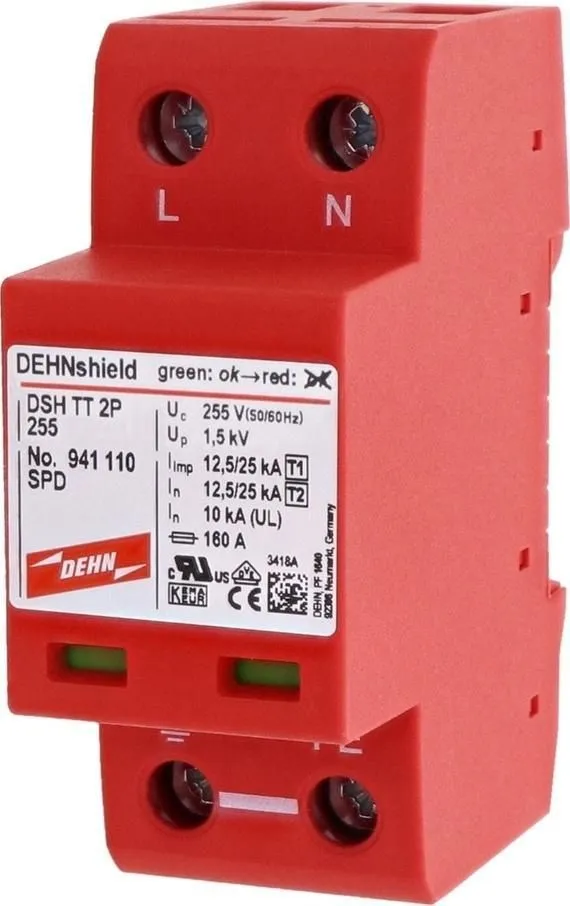

Descrizione Scaricatore Combinato Per Reti Monofase Tt 2p 255 Dehn 941110DSH TT 2P 255 (941 110)Scaricatore combinato Tipo 1 + Tipo 2 spinterometrico, pronto per il cablaggio ed ottimizzato nell'applicazioneLa tecnologia spinterometrica per utilizzo in spazi ristretti con solo 1 unità / polo permette un'esecuzione compattaPermette l'equipotenzialità antifulmine compatta compresa la protezione di utenze finaliScaricatore combinato per reti monofase TT e TN (circuito "1+1"), pronto per il cablaggio ed ottimizzato nell'applicazione.Tipo DSH TT 2P 255Art. 941 110SPD secondo CEI EN 61643-11 / ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe IIEfficacia di protezione coordinata energeticamente verso l'utenzafinale (≤ 10 m) Tipo 1 + Tipo 2 + Tipo 3Tensione nominale AC (UN) 230 V (50 / 60 Hz)Tensione massima continuativa AC (UC) 255 V (50 / 60 Hz)Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal) 25 kAEnergia specifica [L+N-PE] (W/R) 156,25 kJ/OhmCorrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp) 12,5 / 25 kAEnergia specifica [L-N]/[N-PE] (W/R) 39,06 / 156,25 kJ/OhmCorrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (In) 12,5 / 25 kALivello di protezione [L-N]/[N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVCapacità di estinzione corrente susseguente [L-N]/[N-PE] (Ifi) 25 kAeff / 100 AeffLimitazione corrente susseguente/ selettività un fusibile da 35 A gG non interviene fino a 25 kAeff (pres.)Tempo d'intervento (tA) ≤ 100 nsProtezione max da sovraccorrente in rete 160 A gGTensione TOV [L-N] (UT) – Caratteristica 440 V / 120 min. – tenutaTensione TOV [N-PE] (UT) – Caratteristica 1200 V / 200 ms – tenutaTemperatura d'esercizio (TU) -40 °C ... +80 °CIndicazione di funzionamento/ guasto verde / rossoNumero delle porte 1Sezione di collegamento (L, N, PE, 9) (min.) 1,5 mm2 rigido / flessbileSezione di collegamento (L, N, PE, 9) (max.) 35 mm2 semirigido / 25 mm2 flessibileMontaggio su guida profilata 35 mm secondo EN 60715Materiale involucro termoplastica, colore rosso, UL 94 V-0Luogo di montaggio all'internoGrado di protezione IP 20Dimensioni 2 unità, DIN 43880Omologazioni KEMA, VDE, ULDati tecnici aggiuntivi: ---------------------------------Livello di protezione [L-PE] (UP) 2,0 kVPeso 275 gCodice doganale (Nomenclatura Combinata EU) 85363090Codice GTIN (EAN) 4013364137899 Scaricatore Combinato Per Reti Monofase Tt 2p 255 Dehn 941110
